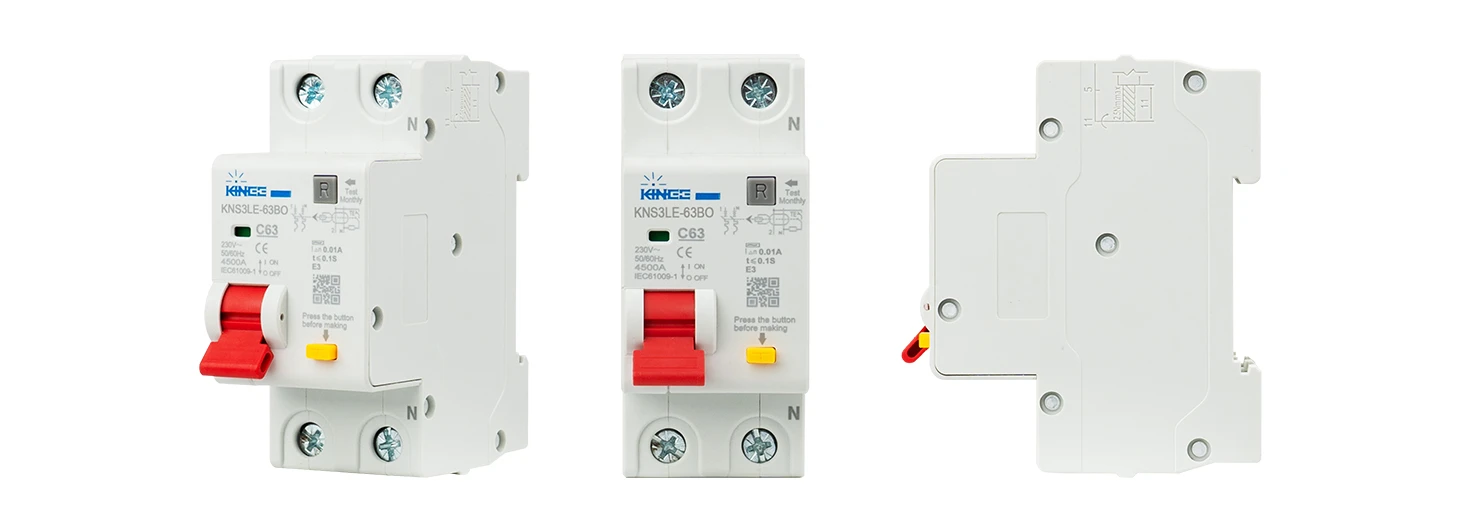

Введение продукта

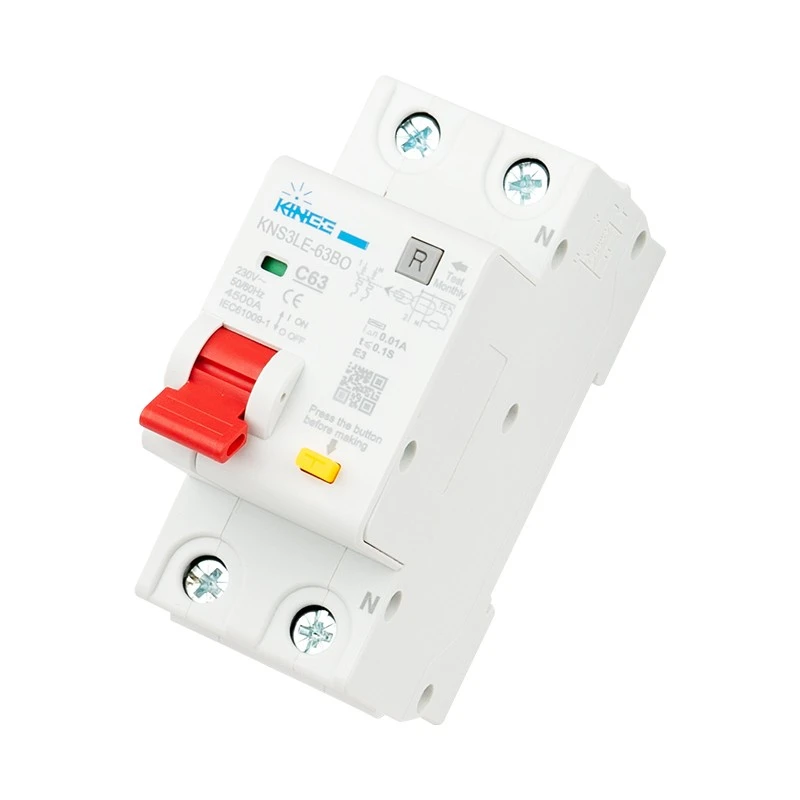

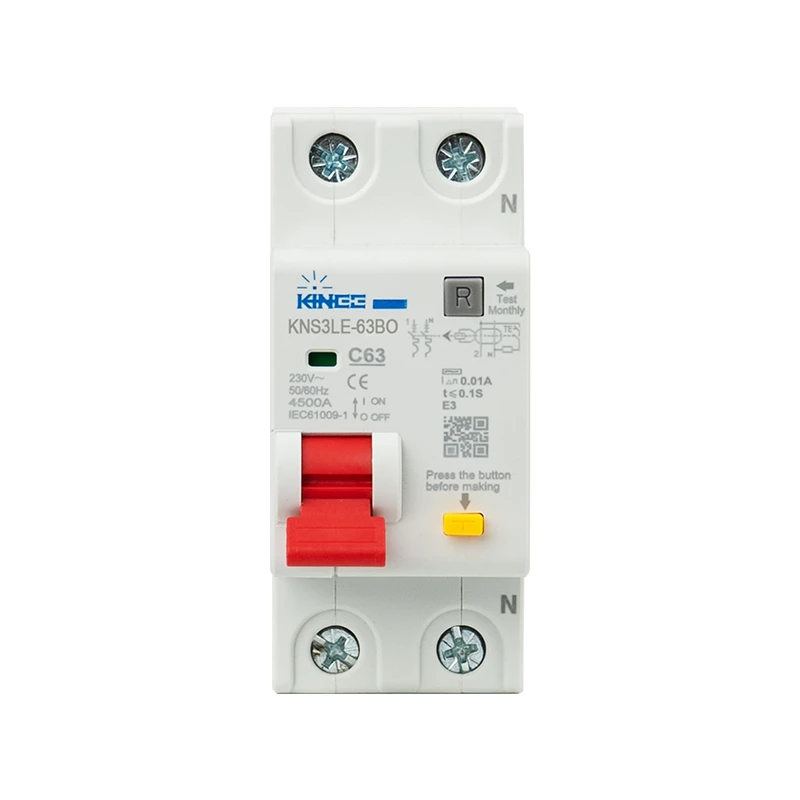

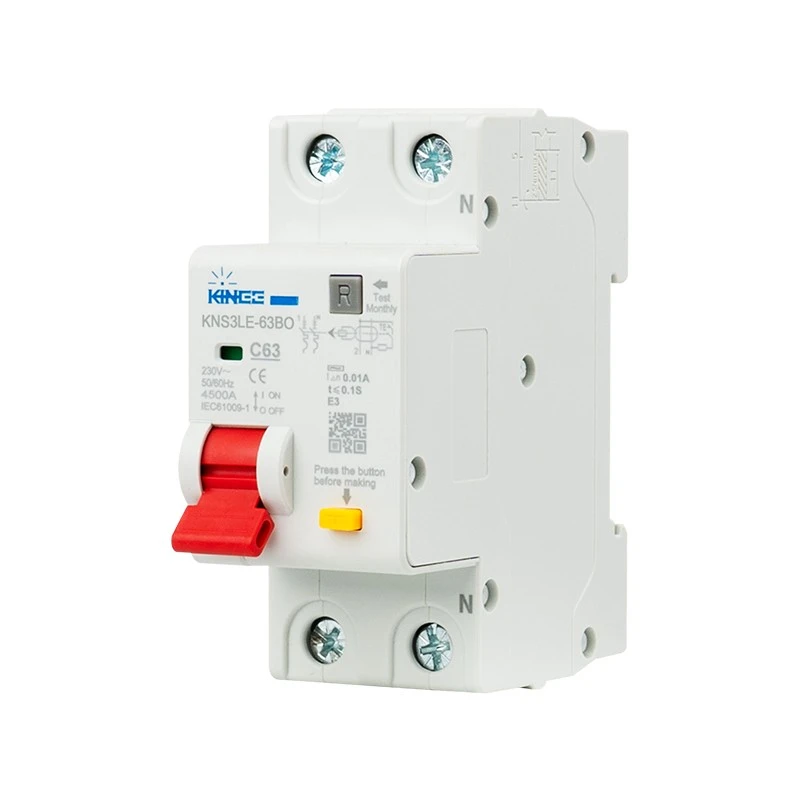

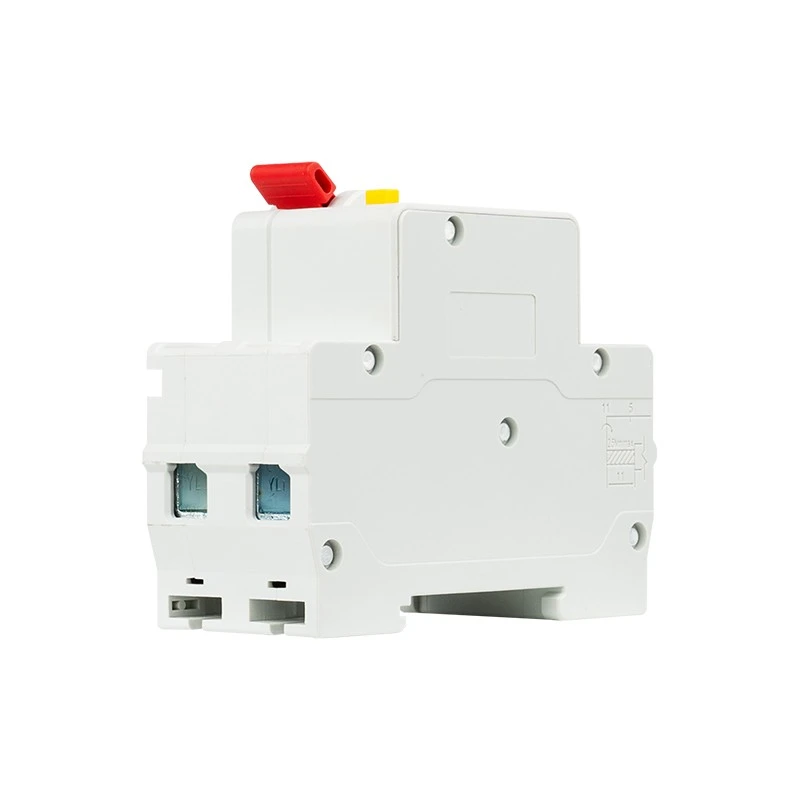

Выключатель остаточного тока переменного тока. Выключатели остаточного тока серии KNS3LE-63BO подходят для цепей переменного тока частотой 50 Гц с номинальным напряжением 230/400 В и номинальным током до 63 А;

• Обеспечьте защиту персонала от непрямого контакта.

• Предотвратить возникновение пожара, вызванного токами замыкания на землю из-за повреждения изоляции оборудования;

• Защита от перегрузки и короткого-замыкания линий и оборудования электропитания;

• Для нечастого подключения, отключения и переключения линий в нормальных условиях. Эта серия продуктов отличается высокой отключающей способностью, широкими возможностями применения, небольшими размерами, легким весом, привлекательным внешним видом и простотой использования. Подходит для различных мест, таких как магазины, торговые центры, гостиницы, гостевые дома, фабрики и другие крупные объекты.

product-1460-531

Технические параметры

Модель	КНС3ЛЕ-63БО
Номинальный ток In	6,10,16,20,25,32,40,50,63
Номинальная отключающая способность Icu	4,5 кА
Механическая жизнь	15 000 раз
Электрическая жизнь	10000 раз
Рабочая частота	120 раз/час
Уровень защиты	IP20
Способ установки	Направляющая встроенная
Способ подключения	Клеммные колодки с зажимами
Возможность подключения	Допускаются соединения с проводами диаметром менее 16 мм² (при Inm=63A).
Момент затяжки	2Н·м(Инм=63А时)
Время перерыва I△＝I△n	Меньше или равно 0,1 с
Номинальное напряжение изоляции	500V
Номинальное импульсное выдерживаемое напряжение Uimp(1,2/50)	4кВ
Диэлектрическое испытательное напряжение	2кА (50/60Гц, 1 минута)
Номинальная остаточная соединительная и отключающая способность I△m	2000A
Номинальный остаточный рабочий ток IΔn	0.01A; 0.03A; 0.05A; 0.1A
Номинальный остаточный не-рабочий ток I△нет	0.015A; 0.025A; 0.05A

Соответствующая площадь поперечного сечения-медного проводника

Номинальный ток In (А)	Меньше или равно 6	10	16,20	25	32	40,50	63
Площадь поперечного сечения-проводника (мм²)	1	1.5	2.5	4	6	10	16

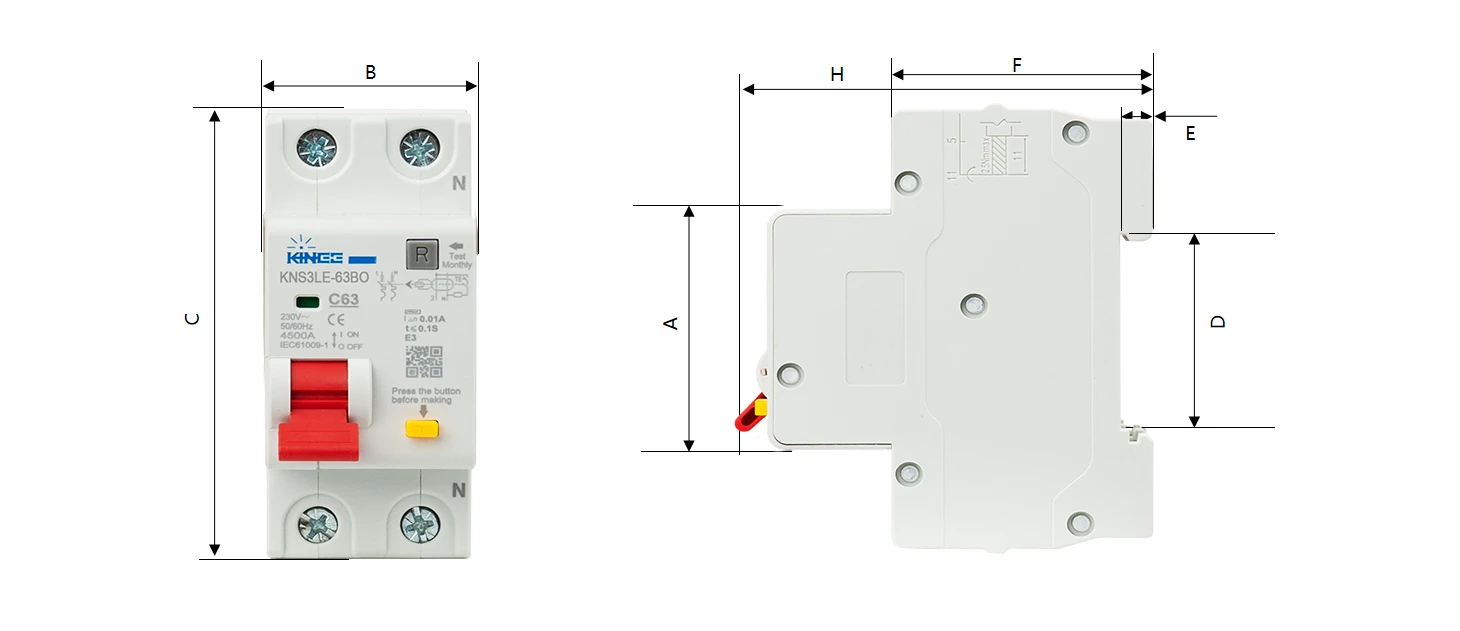

Внешний вид и установочные размеры

product-1460-631

Ряд	А(макс)	Б(макс)	С(макс)	Д(макс)	Е(макс)	Ф(макс)	Н(макс)
1P+N	45,6 мм	36 мм	85 мм	37 мм	5,5±0,2 мм	45 мм	73 мм
2P
3P	45,6 мм	70,8±0,4 мм	93±0,5 мм	37 мм	5,5±0,2 мм	45 мм	73±0,5 мм
3P+N
4P		88,5±0,5 мм

product-1460-283

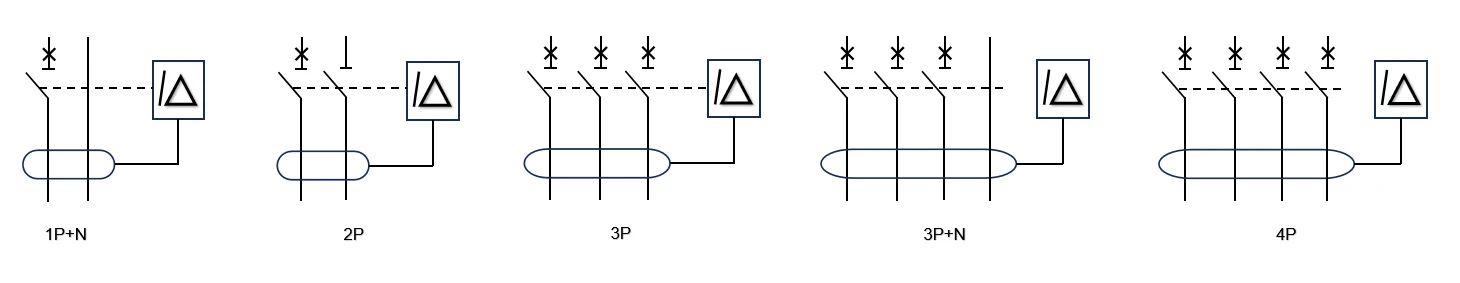

Конструктивные особенности

Автоматический выключатель дифференциального тока переменного тока. Эта серия автоматических выключателей состоит из пластикового корпуса, расцепителя максимального тока, приводного механизма, контактов и системы гашения дуги. Корпус изготовлен из высоко-прочного, огнестойкого-пластика.

Многополюсные автоматические выключатели-собираются из нескольких одиночных полюсов. Расцепители соединяются тягой, а ручка интегрирована с крышкой рычажного механизма, что обеспечивает согласованность операций переключения на каждом этапе.
